پروژه الکترونیک مدباس پیامکی (مستر و اسلیو)
پروژه الکترونیک مدباس؛ سیستم جامع مانیتورینگ، کنترل و ابزاردقیق پیامکی
اجرای یک پروژه الکترونیک مدباس هوشمند، راهکاری ایدهآل برای مراکز صنعتی و انبارهاست که نیاز به پایش دقیق پارامترهای فیزیکی و کنترل تجهیزات از راه دور دارند. این سیستم مدباس با بهرهگیری از ارتباط RS485، پایداری انتقال داده را در محیطهای پرنویز صنعتی تضمین میکند.

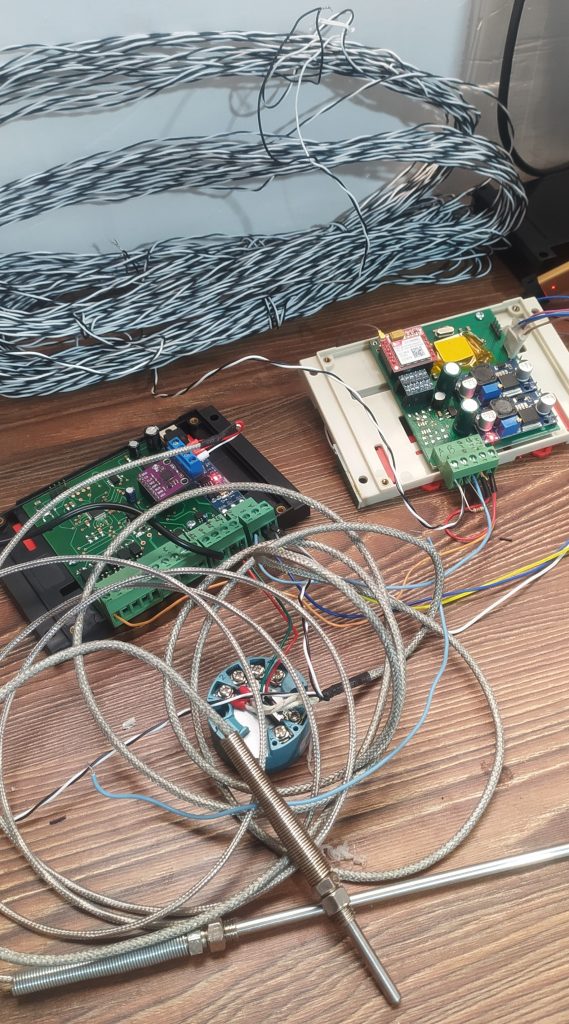

اجزای شبکه و معماری سیستم
این پکیج پیشرفته شامل یک واحد مدیریت مرکزی و انواع اسلیوهای کاربردی است که به صورت شبکه با یکدیگر در ارتباط هستند:
۱. واحد مستر (Modbus SMS Gateway)
مستر شبکه وظیفه هماهنگی بین تمامی اسلیوها را بر عهده دارد. این واحد پیامکهای کنترلی کاربر را تحلیل کرده و دستورات را در شبکه توزیع میکند؛ همچنین گزارشهای نهایی را به صورت یکپارچه برای کاربر ارسال مینماید.
۲. اسلیو تخصصی دما (PT100 با درایور MAX31865)
برای اندازهگیری دما با دقت فوقالعاده بالا، یک اسلیو اختصاصی طراحی شده است:
تکنولوژی اندازهگیری: بهرهگیری از آیسی MAX31865 که به صورت اختصاصی برای خواندن سنسورهای RTD طراحی شده است.
دقت ابزاردقیق: این اسلیو قادر است مقادیر سنسور PT100 را با بالاترین پایداری به دادههای دیجیتال مدباس تبدیل کند. این امر اجازه میدهد تا دماهای بسیار بالا یا بسیار پایین با کمترین خطا پایش شوند.
۳. اسلیو اندازهگیری جریان و مدیریت آلارم
یکی از بخشهای استراتژیک در این پروژه الکترونیک مدباس، واحد پایش جریان است:
کنترل هوشمند: امکان تنظیم حد مجاز جریان از طریق پیامک (Set-point).
واکنش هوشمند: در صورت تشخیص اضافه جریان یا خطای دمایی، دستگاه میتواند به صورت خودکار فرمان قطع یا تغییر وضعیت رلهها را به سایر اسلیوهای خروجی صادر کند تا از آسیب به تجهیزات جلوگیری شود.
۴. اسلیوهای ورودی/خروجی (I/O)
دو ماژول اسلیو دیگر وظیفه تعامل با دنیای فیزیکی را دارند که هر کدام شامل:
۳ ورودی دیجیتال: جهت مانیتور کردن وضعیت سنسورها یا کلیدهای فرمان.
۳ خروجی رلهای: برای کنترل مستقیم پمپها، فنها و تجهیزات برقی.
ویژگیهای فنی برجسته
پروتکل استاندارد: استفاده از لایه فیزیکی RS485 برای حذف نویزهای الکترومغناطیسی.
تلهمتری دوطرفه: ارسال دستور از کاربر به دستگاه و دریافت گزارش وضعیت از دستگاه به کاربر در بستر SMS.
پیکربندی منعطف: قابلیت تنظیم تمامی مقادیر آلارم (دما و جریان) به صورت راه دور بدون نیاز به حضور در محل.
پایداری صنعتی: طراحی مدارات با رعایت استانداردهای حفاظتی و ایزولاسیون لازم.
